分体式垃圾压缩机设备结构组成
时间:2019-12-10

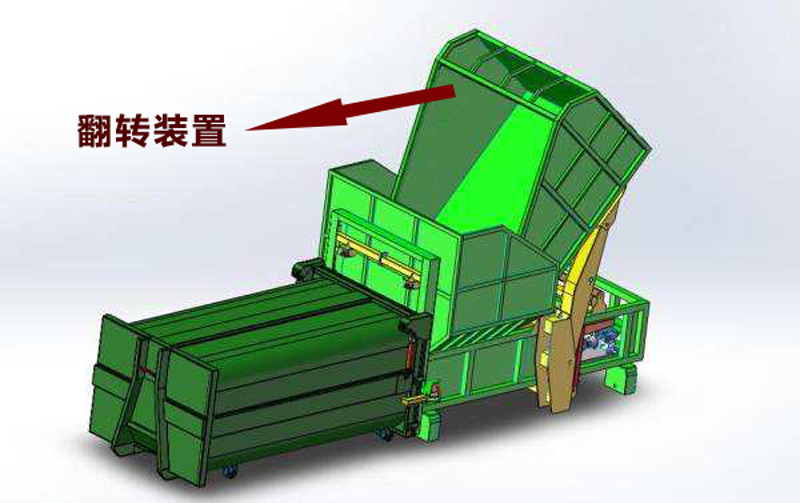

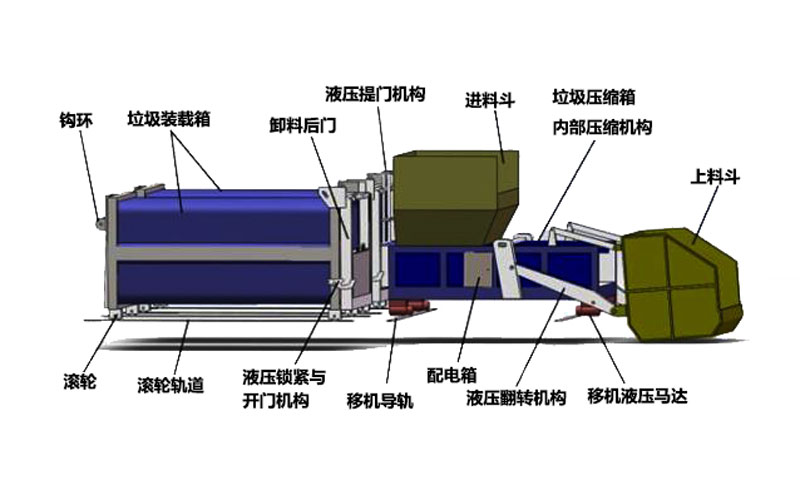

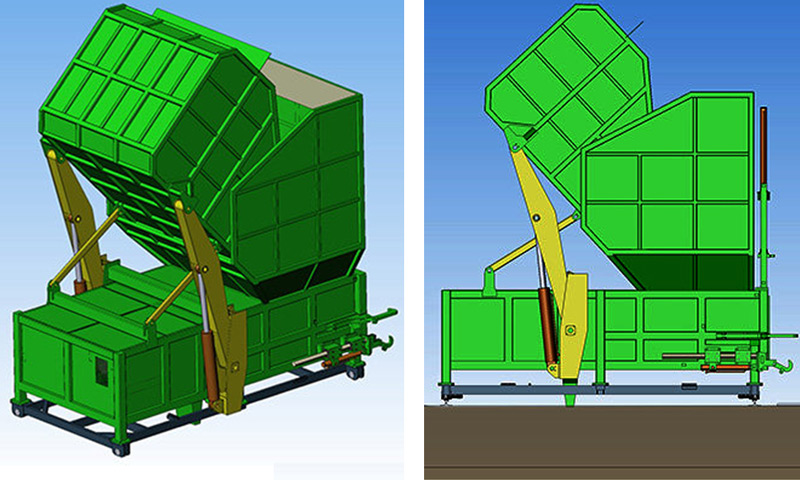

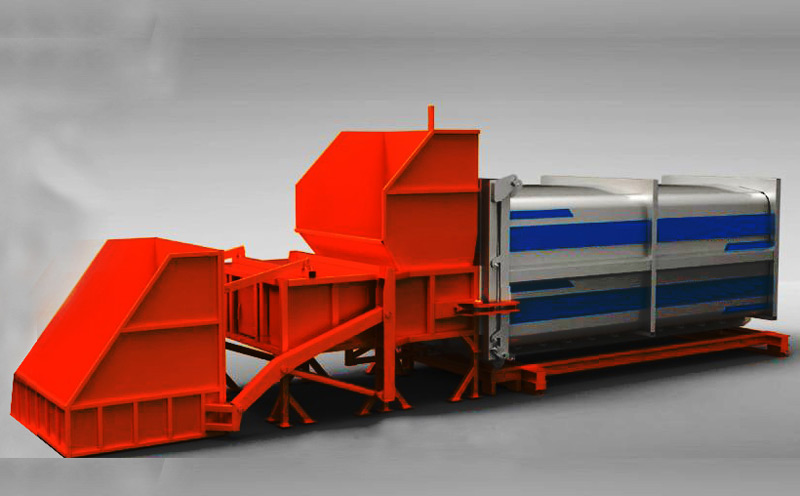

分体式垃圾压缩机设备主要由垃圾压缩机总成、翻转装置(可设计多种上料装置:前翻斗、侧翻斗、后翻斗、平台上料等几种形式)、抱箱装置、推拉箱装置、提门装置、垃圾集装箱、移位装置(可设计集装箱移动或垃圾压缩装置移动两种方式)、液压系统、电控系统等构成。 垃圾压缩机总成 由压缩机体、压缩推头等组成,当生活垃圾进入压缩仓后,启动压缩油缸,推动压缩推头移动,将压缩仓内的垃圾推至分体式垃圾箱内,压缩推头随压缩油缸复位后,等垃圾进入压缩仓后,再次循环工作。 具有以下特点:压缩装置采用型材及中厚钢板高质量焊接而成,以保证其有足够的强度和刚度;压缩装置采用“排齿”型推头,同时采用可调整式高分子材料做滑块,以确保推头在机体内平稳运动,并具有较长寿命;压缩机体和压缩推头整体均做防腐处理,以增加耐腐蚀能力;压机两侧设置大排污口,方便清理挤入压缩机后部的垃圾。 翻转装置 当满载垃圾的小推车送至收集站后,将小车内的垃圾倒入翻斗内,随后启动倾翻油缸,把翻斗内的垃圾倒入垃圾压缩仓内后,倾翻油缸停留几秒钟后再复位。 具有以下特点:倾翻机构采用四连杆机构以保证转动灵活无干涉、卡滞现象;其翻斗衬板采用优质碳素结构钢制作;主要技术参数为:倾翻力:>15kN (大于1.5吨);倾翻速度:0.1m/s(可调)。 推拉箱、抱箱与提门装置 推拉箱装置由推拉箱油缸、拉钩、拉箱导轨合件组成,它根据需要将压缩装置与分体式垃圾箱合拢或分开;抱箱装置由抱箱油缸、抱钩、抱钩转轴合件组成,它根据需要将压缩装置与分体式垃圾箱锁紧或松开;提门装置由提升油缸、提钩、导向杆等组成,当压缩装置与分体式垃圾箱锁紧后,它将闸门提起;当分体式垃圾箱压满后,它将闸门放下。 移位装置 移位装置主要是用移箱机构平车将集装箱移动以达到压缩机与集装箱准确对接,其主要工作原理是通过一条液压油缸与移箱机构平车联接进行推进和拉回动作;利用移箱机构平车下面的8组行车轮组按照*的速度沿下面预埋安装的轻轨上平稳运行达到移位效果;其液压油缸及配套的液压元件电器元件采用正规厂家,保证移位装置的运行可靠性。 垃圾集装箱 由垃圾集装箱箱体、滚轮、移箱平台及移动道轨等组成,空载的分体式垃圾集装箱随垃圾转运车送至转运站内,与垃圾压缩机进行对接;通过推拉箱机构将箱体拉至垃圾压缩机位置,抱箱装置将箱体抱紧,提升门机构提起闸门后,即可开始压缩垃圾;当压满一箱后,垃圾压缩机停止工作,落下闸门,松开抱钩,推拉箱装置将箱体推离垃圾压缩机。 液压系统 分体式垃圾压缩机的液压系统主要由叶片泵、电磁溢流阀、电磁换向阀、调速阀、压力继电器、吸油滤油器、回油滤油器、电动机、空气滤清器、液位计、压力表、油箱、油缸等元器件组成;根据垃圾压装过程中先小后大的受力特点,采用了双泵工控的先进技术,保证压缩机推头前进时小力快速推入,大力慢速压装,推头后退时快速工作,使整套液压控制系统不仅高效、而且动力强大(推力达25吨以上)。 电控系统 分体式垃圾转运站电控系统主要由配电柜、操作盘、接触器、继电器等控制元件等组成;操作人员通过操作盘实现对压装机的控制。
